直线筛||直线振动筛

SZF系列直线筛又叫直线振动筛、多层直线振动筛等，是一种常用的封闭式轻型振动筛分设备。广泛应用于冶金、建材、化工、耐火、水泥、陶瓷、粮食、食品等各行各业中，用于对各种物料不同程度的分级作业。它可用于流水线作业中，实现自动化。

一、直线筛概述

　　SZF系列直线筛又叫直线振动筛、多层直线振动筛等，是一种常用的封闭式轻型振动筛分设备，利用振动电机激振作为振动源，使物料在筛面上呈跳跃式直线向前运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

二、万宏直线筛优势

　　1、体积小，重量轻，结构简单，安装方便，维修容易

　　2、结构简单、堵孔少，自动清理防堵网装置

　　3、密封性好、极少粉尘溢散，有利于环境保护

　　4、耗能少、噪音低、筛网使用寿命长

　　5、筛分精度高、处理量大、结构简单

　　6、全封闭结构、自动排料、更适合于流水线作业

　　7、筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)刚度好，牢固可靠

三、直线筛工作原理

　  万宏直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

四、万宏直线振动筛适用范围

　　万宏直线振动筛适用于粒度在0.074-5mm，含水量小于70%、无粘性的各种干式粉状物料的筛分， 大给料粒度一般不大于10mm。

　　该系列振动筛也可以进行液体的过滤筛分作业，多用于污水处理，亦可以用于较大颗粒的煤粉类物料的筛分，在进行较大物料处理时，筛体厚度需加厚，电机功率需加大，换装冲孔筛板作为筛网等。

　　广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。

五、“万宏”直线筛结构说明

　　本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

　　1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

　　2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

　　3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

　　4、振动电机(使用与维修方法详见振动电机使用说明书)。

　　5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

　　6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

　　7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

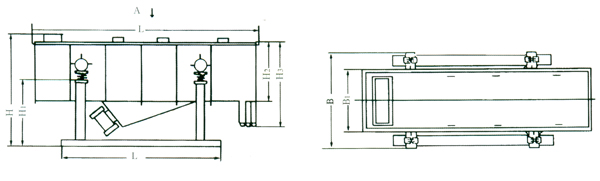

六、“万宏”直线筛外形尺寸图

七、“万宏”直线筛技术参数

注：可根据客户需求进行不同尺寸的定制。

实物图片
